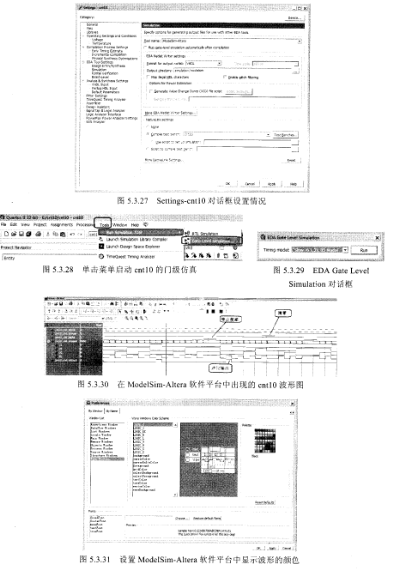

启动仿真:单击Tools/Run simulation Tool/Gate Lcvc1Simulation菜单,如图5,3.28所示。KTC8050S-D-RTK/P

   出现EDA Gate L四el simulation对话框,如图5.3,29所示。

   单击图5.3.”中的Run按钮,软件进行仿真。等待片刻,出现Mode1sim-Altera软件平台中的仿真结果,如图5.3.30所示。调节放大、缩小按钮,使得波形图的显示清晰合理。

   注意:Modelsim-Altera软件平台中初次出现的波形图是黑色背景下的绿色波形图,直接打印这种波形图会一片黑暗,且浪费油墨。解决方法是在Mode1sim-Altera软件平台中单击Tools/EditPrefcrcnces菜单,在弹出的Prefcrcnces对话框一一进行设置,如图5.3.31所示。而且一经设置,以后平台的仿真波形图都将是白色背景、黑色波形、棕色标尺。
