(1) “栅―源”击穿电压呒⑽:漏极开路时“栅一源”之间可承受的最高反向电压。 DA28F160S3-100

   (2) “栅一漏”击穿电压I/GD。:源极开路时“栅一源”之间可承受的最高反向电压。

（3)最大漏极电流FDmax:器件工作时漏极允许通过的最大峰值电流。

 （4）允许功耗PT:SIT允许的最大耗散功率。

   智能功率模块

   智能功率模块(IntclligCnt Powcr Modulc,IPM)是一种混合集成电路,是IGBT智能化功率模块的简称。它以IGBT为基本功率开关器件,将驱动、保护和控制电路的多个芯片通过焊丝(或铜带)连接,封入同一模块中,形成具有部分或完整功能的、相对独立的单元。如构成单相或三相逆变器的专用模块,用于电动机变频调速装置。

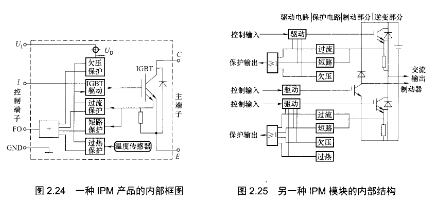

   图2。⒛所示为内部只有一个IGBT的IPM产品的内部框图,模块内部主要包括欠压保护电路、IGBT驱动电路、过流保护电路、短路保护电路、温度传感器及过热保护电路、门电路和IGBT。

   图2.25所示为另一种内部带有制动电路和两个IGBT的半桥式IPM模块的内部结构。IPM模块内部结构大体相同,都是集功率变换、驱动及保护电路于一体。使用时,只需为各桥臂提供开关控制信号和驱动电源,大大方便了模块的应用和系统的设计,并使可靠性大大提高,特别适用于正弦波输出的变压变频(VVVF)式变频器中。
