印制导线的形状与走向
发布时间:2017/12/18 20:36:49 访问次数:497
由于印制板上铜箔的粘贴强度有限,浸焊时间较长会使铜箔翘起和脱落,同时考虑到印制导线的间距,因此对印制导线的形状与走向是有一定要求的。 NLV25T-100J-PF
(1)以短为佳,能走捷径就不要绕远。尤其是对于高频部分的布线而言,应尽可能短且直,以防自激。
(2)除了电源线、地线等特殊导线外,导线的粗细要均匀,不要突然由粗变细或由细变粗。
(3)走线以平滑自然为佳,避免急拐弯和尖角,拐角不得小于9俨,否则会引起印制导线的剥离或翘起;同时,尖角对高频和高电压的影响也较大。最佳的拐角形式应是平缓的过渡,即拐角的内角和外角都是圆弧,如图⒋⒈12所示。
(4)印制导线应避免呈一定角度与焊盘相连,要从焊盘的长边中心处与之相连,并且过渡要圆滑,如图⒋⒈12所示。
(5)有时为了增加焊接点(焊盘)的牢固,可在单个焊盘或连接较短的两焊盘上加一小条印制导线,即辅助加固导线,也称工艺线,如图4-卜12所示,这条线不起导电的作用。

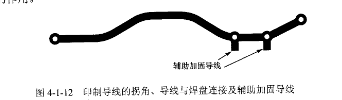

图⒋⒈12 印制导线的拐角、导线与焊盘连接及辅助加固导线
(6)导线通过两焊盘之间而不与它们连通时,应与它们保持最大且相等的间距,如图⒋⒈13所示;同样,导线之间的距离也应均匀地相等并保持最大。
(7)如果印制导线的宽度超过5mm,为了避免铜箔因气温变化或焊接时过热而鼓起或脱落,要在线条中间留出圆形或缝状的空白处――镂空处理。
由于印制板上铜箔的粘贴强度有限,浸焊时间较长会使铜箔翘起和脱落,同时考虑到印制导线的间距,因此对印制导线的形状与走向是有一定要求的。 NLV25T-100J-PF
(1)以短为佳,能走捷径就不要绕远。尤其是对于高频部分的布线而言,应尽可能短且直,以防自激。
(2)除了电源线、地线等特殊导线外,导线的粗细要均匀,不要突然由粗变细或由细变粗。
(3)走线以平滑自然为佳,避免急拐弯和尖角,拐角不得小于9俨,否则会引起印制导线的剥离或翘起;同时,尖角对高频和高电压的影响也较大。最佳的拐角形式应是平缓的过渡,即拐角的内角和外角都是圆弧,如图⒋⒈12所示。
(4)印制导线应避免呈一定角度与焊盘相连,要从焊盘的长边中心处与之相连,并且过渡要圆滑,如图⒋⒈12所示。
(5)有时为了增加焊接点(焊盘)的牢固,可在单个焊盘或连接较短的两焊盘上加一小条印制导线,即辅助加固导线,也称工艺线,如图4-卜12所示,这条线不起导电的作用。
图⒋⒈12 印制导线的拐角、导线与焊盘连接及辅助加固导线
(6)导线通过两焊盘之间而不与它们连通时,应与它们保持最大且相等的间距,如图⒋⒈13所示;同样,导线之间的距离也应均匀地相等并保持最大。
(7)如果印制导线的宽度超过5mm,为了避免铜箔因气温变化或焊接时过热而鼓起或脱落,要在线条中间留出圆形或缝状的空白处――镂空处理。
