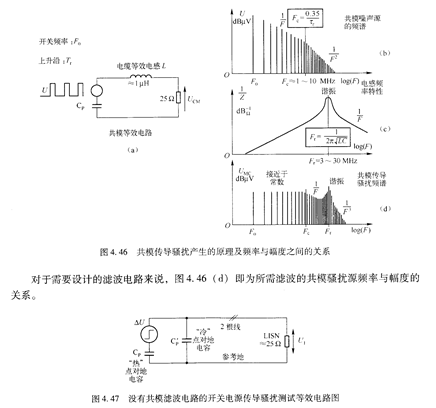

与差模传导骚扰分析类似,用图4.46可以表达出共模传导骚扰产生的原理及频率与幅度之间的关系。图4.47是没有共模滤波电路的开关电源传导骚扰测试等效电路图。 HCPL-7710-500E

   图4.46 没有共模滤波电路的开关电源传导骚扰测试等效电路图

   对于处在传导骚扰测试环境中的共模滤波电路来讲,滤波器源端阻抗为传导骚扰源的源阻抗zs,它大小取决于与开关电源中开关管“热”点(dI//dr点)与参考地之问的阻抗,即图4。绍中CP的容抗,该值主要有寄生电容造成的,典型值在30pF~l llF,在低频段(如本案例所关心的频段150kHz~2MHz)表现为kΩ级,滤波器负载端阻抗为LISN和接收器提供的阻抗,共模阻抗为9~sΩ(两个50Ω电阻的并联),桕比之下,滤波电路的源端为高阻,负载端为低阻。这样就可以根据滤波器设计原理设计出能形成反射的滤波电路,即图4。鲳虚线框内的LC电路,L是共模电感LcⅥ,C是共模滤波电容CΥ。
