机壳最外面为塑料材质,内部为金属网状的屏蔽体(如图2.31所示),屏蔽体中有直径为5mm的散热孔,N0512NQ-ZP与机壳一体的塑料螺柱穿过屏蔽壳,金属螺柱固定在塑料螺柱中,并伸出屏蔽壳外,以保证机壳承受一定的压力,并且结构件无任何电连接c图2.33同时也给出了形成辐射的等效原理图,实际上,金属螺柱成了辐射源为电场的单极天线,时钟驱动电路与金属螺柱之间的耦合电压是源,成为共模辐射的电压驱动源。高频下,该螺柱中将在共模电压源的驱动下通过共模电流,用在整个单极天线长度上的流动来实现电荷的变化,并转化成电磁场能量进行辐射。

   【处理措施】

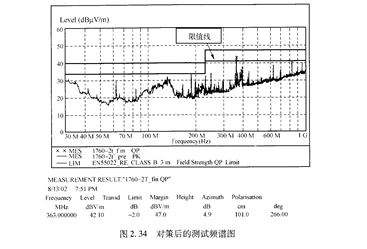

   对策测试中,用铜箔将螺柱接地(即与屏蔽体接在一起),进行测试,测试可以通过。测试结果如图2.34所示。
