机壳的紧固螺柱上有一金属螺柱
发布时间:2017/6/7 21:33:40 访问次数:524
【原因分析】

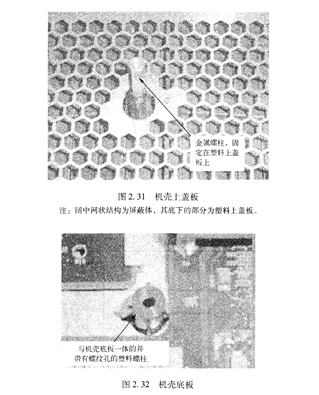

用近场探头对机壳面板、接口连ACSI1030接器、机箱缝隙等处进行探测,发现891MHz频点,只在机箱上部散热器处的一小块区域发现89L MHz频点的辐射较大。打开机箱观察,该区域的机壳内部结构如图2.31、图2.32所示。
机壳的紧固螺柱上有一金属螺柱,金属螺柱与机壳上盖板和机壳底板都以塑料螺柱连接,形成一悬浮螺柱,并伸出屏蔽体外,长度约5cm。这一悬浮螺柱被PCB上的33MHz的时钟驱动,形成一辐射天线(891=33×刀)。观察机壳剖视图,如图2.33所示。
【原因分析】
用近场探头对机壳面板、接口连ACSI1030接器、机箱缝隙等处进行探测,发现891MHz频点,只在机箱上部散热器处的一小块区域发现89L MHz频点的辐射较大。打开机箱观察,该区域的机壳内部结构如图2.31、图2.32所示。
机壳的紧固螺柱上有一金属螺柱,金属螺柱与机壳上盖板和机壳底板都以塑料螺柱连接,形成一悬浮螺柱,并伸出屏蔽体外,长度约5cm。这一悬浮螺柱被PCB上的33MHz的时钟驱动,形成一辐射天线(891=33×刀)。观察机壳剖视图,如图2.33所示。
