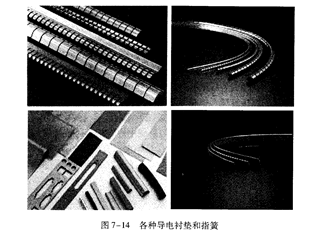

如图7-14所示,电磁密封衬垫是一种弹性好、导电性高的材料。将这种材料填充在缝隙处,能保持导电连续性,HD74HC244P是解决缝隙电磁泄漏的好方法。在选用电磁密封衬垫时,需要熟悉以下特性参数。

   (1)转移阻抗:设衬垫和两侧屏蔽板的接合面上流过电流J,而两侧屏蔽板之间的电压为y,则转移阻抗定义为zr=y/∫。转移阻抗越低,则两侧屏蔽板之间的电磁泄漏越小,加衬垫后该缝隙的屏蔽效能越高。

   (2)硬度:衬垫的硬度应当适中,硬度太低,易造成接触不良,屏蔽效能较低;硬度太高,需要较大的压力,给结构设计造成困难。

   (3)压缩永久形变:衬垫只有在外力作用下发生一定的形变时,才有屏蔽作用。当外力去掉后,衬垫不会完全恢复到原来的形状,即发生了永久形变。当然,衬垫的压缩永久形变越小越好。

   (4)衬垫厚度:衬垫的厚度应能满足接触面不平整度的要求,利用其弹性,将缝隙填充满,达到导电连续性的日的。
