穿透和开口
发布时间:2017/3/13 21:25:36 访问次数:427
要着重注意由于电缆穿过机壳使整体屏蔽效能降低的情形。典型的未滤波的导线穿过屏蔽体时屏蔽效能降低3OdB以上。

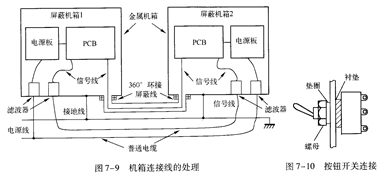

电源线进人金属机壳时,HAL732全部应通过滤波器。滤波器的输入端最好能穿出到屏蔽机壳外;若滤波器结构不宜穿出机壳,则应在电源线进入机壳处专为滤波器设置一隔舱。信号线、控制线进A/穿出机壳时,要通过适当的滤波器,如具有滤波插针的多芯连接器(插座)。两个屏蔽机箱之间的互连线也可使用屏蔽电缆,如图7-9所示。
穿过屏蔽壳体的金属控制轴、按键等应通过金属触片、接地螺母或射频衬垫接地,用导电衬垫和垫圈、螺母等实现按钮开关防泄漏安装,如图7-10所示。
要着重注意由于电缆穿过机壳使整体屏蔽效能降低的情形。典型的未滤波的导线穿过屏蔽体时屏蔽效能降低3OdB以上。
电源线进人金属机壳时,HAL732全部应通过滤波器。滤波器的输入端最好能穿出到屏蔽机壳外;若滤波器结构不宜穿出机壳,则应在电源线进入机壳处专为滤波器设置一隔舱。信号线、控制线进A/穿出机壳时,要通过适当的滤波器,如具有滤波插针的多芯连接器(插座)。两个屏蔽机箱之间的互连线也可使用屏蔽电缆,如图7-9所示。
穿过屏蔽壳体的金属控制轴、按键等应通过金属触片、接地螺母或射频衬垫接地,用导电衬垫和垫圈、螺母等实现按钮开关防泄漏安装,如图7-10所示。
