(1)通带频率范围:即滤波器通过或截止信号的频率界限。一般可用截止频率等绝对频率来表示, FAN7602BN也可用中心频率和相对带宽等相对值来表示。

   (2)插人损耗(或通带损耗):即有用信号通过的能力,由滤波器残存的反射及滤波器元器件的损耗所引起,也受限于传输媒质的固有Q值。一般希望Q值尽可能小。

   (3)带外衰减(或阻带衰减):即对不需要信号或骚扰的抑制能力,一般希望它尽可能大,并在过渡范围内陡峭下降。通常用通带外与带宽为一定比值的某一频率处的衰减值作为此项指标。

    滤波器的衰减特性

   滤波器最重要的特性是对干扰的衰减特性,即插人损耗。插入损耗的计算公式为

   滤波器的插人损耗,单位为dB;

   干扰信号通过滤波器后在负载电阻上的电压,单位为Ⅴ;

   没有滤波器时,干扰信号在负载电阻上的电压,单位为Ⅴ。

   低通滤波器是EMC设计中采用最多的一种滤波器。

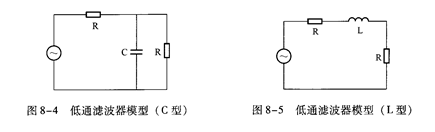

   某单C型滤波器电路模型如图8-4所示;某单L型滤波器电路模型如图8-5所示。
