非金属轴按键处理
发布时间:2017/3/13 21:35:08 访问次数:1559

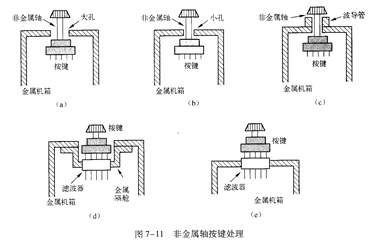

如图7-11所示,若按键不采用金属轴而用其他绝缘轴连接时,若金属外壳开口过大,如图7-11(a)所示, HCPL-0501-500E会造成电磁泄漏,降低外壳的屏蔽性能;可通过将外壳开口减小来减少按键开口处的电磁泄漏,如图7-11(b)所示;当将开口做成截止波导管时,可进一步减小开口泄漏,如图7-11(c)所示;也可将按键通过金属隔仓隔离出去,按键与内部电路之间的连接线通过位于隔仓上的滤波器隔离,如图7-11(d)所示;也可直接将按键装在金属机箱外,按键通过位于金属机箱上的滤波器与内部电路连接,如图7丬1(e)所示。
如图7-11所示,若按键不采用金属轴而用其他绝缘轴连接时,若金属外壳开口过大,如图7-11(a)所示, HCPL-0501-500E会造成电磁泄漏,降低外壳的屏蔽性能;可通过将外壳开口减小来减少按键开口处的电磁泄漏,如图7-11(b)所示;当将开口做成截止波导管时,可进一步减小开口泄漏,如图7-11(c)所示;也可将按键通过金属隔仓隔离出去,按键与内部电路之间的连接线通过位于隔仓上的滤波器隔离,如图7-11(d)所示;也可直接将按键装在金属机箱外,按键通过位于金属机箱上的滤波器与内部电路连接,如图7丬1(e)所示。
