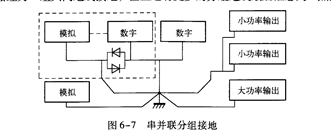

如图⒍7所示。DP83640TVV电路系统在低频时多采用串并联一点接地的综合接法,即在符合噪声标准和简单易行的前提下统筹兼顾,分组接地。低电平电路经一组共同地线接地,高电平电路经另一组共同地线接地,甚至还有更多的分组地线最后汇`总到一点接地。

   注意不要把功率相差很大、噪声电平相差很大的电路接人同一组地线。具有相同噪声特性的电路连接在一起,敏感的电路应离单点地最近。为了减少公共阻抗耦合,干扰最大的电路也应最靠近公共点。

   这种装置减少了所需地线的总数,使高频电路有良好的局部接地,但在那些对公共阻抗耦合不敏感的电路之间会产生一些公共阻抗耦合。当电路板上有分开的模拟地和数字地时,应当将二极管背靠背互连以防止电路板上的静电积累,并可以避免当电路断开时两个地不能同步断开造成电路损坏。
