IGBT模块型号、参数。

   (1)电流值。电流值指P54T5-030集电极直流(连续)电流。

   (2)内部连接方式。T:桥臂连接。L:低端连接。H:高端连接。D:单管结构。

   (3) 封装形纺弋。 A: AˉA-pak。 S: In⒈A-pak。 D: DⅤ止Int-A-pak。

    (4)电压量。电压量为集电极一发射极电压值×10(Ⅴ)。

    (5)类型。Ⅴ型:超快速型。Κ型:具有短路能力的超快速NPT型。

   IGBT模块性能参数

   单开关型IGBT模块

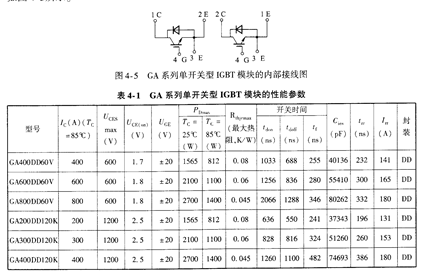

   GA系列单开关型IGBT模块的电气参数为:叱Es=ω0Ⅴ、1200Ⅴ,Jc=⒛0~gO0A,σIs。=笏00Ⅴ(RMS),其性能参数见表⒋1。GA系列单开关型IGBT模块的内部接线如图4-5所示。
