矩形光斑的光学系统应用于大功率LED路灯的配光方案。现在大部分都是通过在单颗大功率LED上外置透镜或者反射杯即二次光学设计,HEF4011BT使目标面上的光场为照度分布满足照明要求的矩形斑。矩形光斑设计与其他光斑设计对比,可以提高光能利用率,即提高节能率,另外有利于均匀度的提高。

   一般采用划分网格法+边缘光线理论来实现透镜和反射杯的自由曲面的求解,它是一种具有直观物理意义的方法,其设计的光学系统实际上是定义一个从光源到给定光分布的映射,并且利用定义的映射来进行光学系统设计。在划分网格时,要求光源网格的端点被映

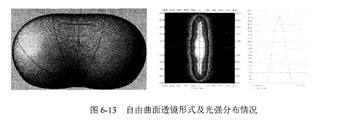

射到给定光分布的端点上时,网格内的能量也进行相应的映射,以保证实现最终的能量传 输要求。因此,除了要划分足够的网格以保证精度外,还需要准确地控制光学表面的形状以实现定义的映射。自由曲面透镜形式及光强分布情况如图6-13所示。
