1.液晶显示控制器的作用及其特性

   1)功宥旨

   其功能是为液晶显示提供时序信号和显示数据,并提供H27U1G8F2BFR-BC计算机与液晶显示系统的接口。

   2)特性

   应具备简单的计算机接口;应具备逻辑控制电路和时序发生器,实现对各种显示功能的控制;应具各管理显示缓冲区的能力;具各扫描时序信号生成、发送和显示数据的传输能力;具备功能齐全的控制指令集,计算机可以容易地编程。

  2.液晶显示控制器的组成及原理

   液晶显示驱动控制器(驱动器的升格)

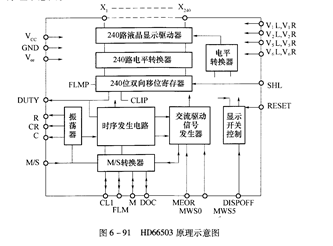

   行驱动器升格(在行驱内增加振荡器电路和时序发生器电路),图6-91是HD6甾O3原理示意图。
