带状供料器。带状供料器在SMT业界被称为“飞达”(Fcctlcr的音译),如图5-11所/Jx。 S553-0013-00-F带状供料器用于编带包装的各种元器件。由十带状供料器的包装数量比较大,小元件每盘可以装5000个,甚至更多,大的IC每盘也能装几百个以上,不需要经常续料,人工操 作量少,出现差错的概率小,因此带状供料器的用途最广泛。贴装前,将带状供料器安装到相应的供料器支架上,贴装时,编带包装元器件的带盘随编带架垂直旋转,将元器件源源不断地输送到贴片头吸嘴吸取的地方。

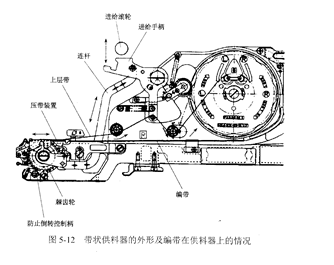

   图5-12所示为带状供料器的外形及编带在供料器~ll的情况。从图中可以看出,编带轮固定在供料器的轴上,编带通过压带装置进入供料槽内:上带与编带基体通过分离板分离,固定到收带轮⒈,编 图5-11 带状供料器 带基体的卜同步孔装入同步棘轮齿卜,编带头直至供料器的外端。供料器装入供料站后,贴装头按程序吸取元件并通过进给滚轮给手柄-个机械信号,驱动同步轮转一个角度,使下一个元件送到供料位置上:上带则i遗过皮带轮机构将其收回卷紧,废基带通过废带通道排除并定时处理。
