表面贴装电容器的容量标识
发布时间:2016/9/8 21:59:02 访问次数:654
表面贴装电容器由于体积较小,在它的表面无法标出电容器的参数,因此有的电容器采用缩简符号表示其容量,而有的片式电容器不标注容量,而将其容量印在包装编带上。FI-C3-A1-15000用缩简符号表示容量的方法是在片式电容器的表面标出两个字符,第一个字符是英文字母,代表有效数字,英文字母表示的有效数字见表2灬5;第二个是数字,表示有效数值后0的个数,电容量的单位是皮法(pF)。片状电容器容量标识数字的含义见表2-6。

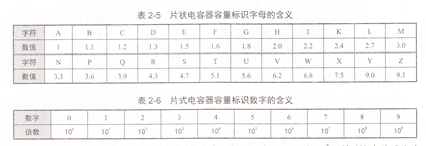

表⒉5 片状电容器容量标识字母的含义
表面贴装电容器由于体积较小,在它的表面无法标出电容器的参数,因此有的电容器采用缩简符号表示其容量,而有的片式电容器不标注容量,而将其容量印在包装编带上。FI-C3-A1-15000用缩简符号表示容量的方法是在片式电容器的表面标出两个字符,第一个字符是英文字母,代表有效数字,英文字母表示的有效数字见表2灬5;第二个是数字,表示有效数值后0的个数,电容量的单位是皮法(pF)。片状电容器容量标识数字的含义见表2-6。
表⒉5 片状电容器容量标识字母的含义
