温度传感器采用Dallas公司的数字化温度传感器DS18B⒛。Ds18B⒛支持⒈Wire接口,支持3~5.5V的电压 图Ⅱ7 学习板测试程序流程图范围,测量温度范围为-s5~H25℃,在-10~+85℃范围内,

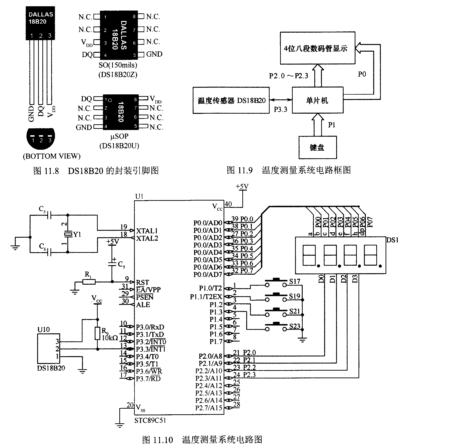

精度为±0.5℃,F0040S可以程序设定9~⒓位的分辨率及报警温度。分辨率设定、用户设定的报警温度存储在′PRoM中,掉电后依然保存。Dsl拟0是世界上第一片支持⒈Wirc接口的温度传感器。每片DS18B20内部有唯一的“b⒒识别码,1-Wire独特且经济的特点,使用户可轻松地组建传感器网络,为测量系统的构建引入全新概念。Ds18B⒛具有体积小、适用电压宽、性价比高等特点,现场温度直接以⒈Wire的数字方式传输,大大提高了系统的抗干扰性。适合于恶劣环境的现场温度测量,如环境控制、设备或过程控制、测温类消费电子产品等。Ds18B20有To92、TsOC、sOIC三种封装,图11,8为Ds18B20的封装引脚图。DQ为数字信号输入/输出端;GND为电源地;VD。为外接供电电源输入端(在寄生电源接线方式时接地)。

   采用轻触按键来实现数据的设置功能,按键由单片机的P1口控制。根据系统设计要求及选择的器件组成的温度测量系统的框图如图11.9所示。电路原理如图11,10所示,图中的单片机采用MCs-51系列的STC89C51单片机。
