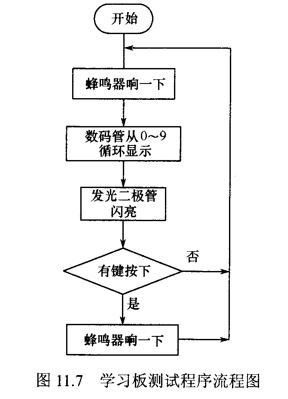

为了检测学习板的硬件是否能正常工作,我们编F00230423写了―个整机测试程序,整机测试程序流 程如图11,7所示。

   1.设计任务要求

   设计一个温度测量系统,要求测温系统简单、测温精度高、连接方便、占用口线少,测温范围为一55~+125℃,在-10~+85℃范围内,测温精度为±0.5℃,两位温度显示。

   2,总体方案及硬件设计

   ①采用两位八段数码管显示温度,单片机的P0口控制数码管的段码显示,P2.0~P2.1则控制数码管的位选择。

   ②温度传感器采用Dallas公司的数字化温度传感器DS18B⒛。Ds18B⒛支持⒈Wire接口,支持3~5.5V的电压 图Ⅱ7 学习板测试程序流程图  范围,测量温度范围为-s5~H25℃,在-10~+85℃范围内,

精度为±0.5℃,可以程序设定9~⒓位的分辨率及报警温度。分辨率设定、用户设定的报警温度存储在′PRoM中,掉电后依然保存。Dsl拟0是世界上第一片支持⒈Wirc接口的温度传感器。每片DS18B20内部有唯一的“b⒒识别码,1-Wire独特且经济的特点,使用户可轻松地组建传感器网络,为测量系统的构建引入全新概念。
