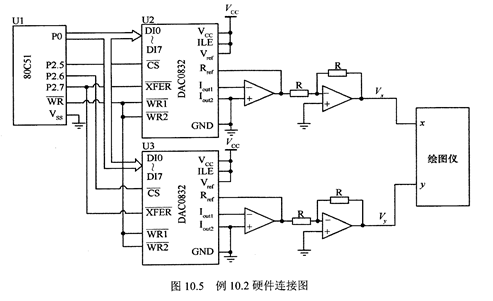

有一种绘图仪,输入两个模拟量艿,y则可以在仪器上根据输入模拟量的变化绘制出的关系曲线图。 AAT1157现通过一个80C51单片机和两片DAC0832与此绘图仪连接,如果值同时更新则可以绘制出平滑的曲线图,否则就会出现阶梯波形图,因此需要使DAC0832工作在双缓冲方式。硬件连接如图10,5所示。U2的Cs连接P2.5,其输入寄存器地址为0DFFFH,U3的两连接P2,6,其输入寄存器地址为0BFFFH,两个DAC0832的XFER连接在一起接到P2.7,其地址为叩FFH。所有的WRl、WRz都接到80C51的WR引脚。U2用来输出丌值,U3用来输入y值。

   值分别存在地址30H,50H开始的数据存储器中,编写能把30H和50H中数据从U2和U3两片DACOS32同步输出的程序。程序中30H和50H中的数据,即为绘图仪所绘制曲线的标点。
