双缓冲方式的应用举例
发布时间:2016/7/21 21:25:48 访问次数:1098
双缓冲方式的应用举例
多路的D/A转换要求同步输出时,由于数AAT1153字量的输入锁存和D/A转换输出是分两步完成的,所以必须采用双缓冲的同步方式。单片机必须通过LE1来锁存待转换的数字量,通过LE2来启动D/A转换。

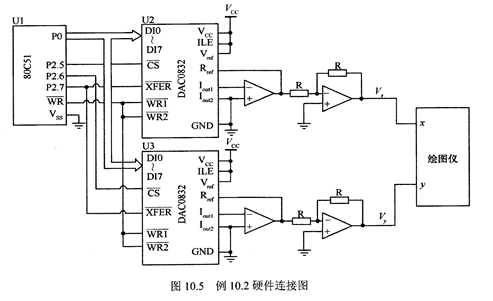

因此,双缓冲方式下,DAC0832应为单片机提供两个VO端口。MCs-51单片机和DAC0832在双缓冲方式下的连接如图10.5所示。
双缓冲方式的应用举例
多路的D/A转换要求同步输出时,由于数AAT1153字量的输入锁存和D/A转换输出是分两步完成的,所以必须采用双缓冲的同步方式。单片机必须通过LE1来锁存待转换的数字量,通过LE2来启动D/A转换。
因此,双缓冲方式下,DAC0832应为单片机提供两个VO端口。MCs-51单片机和DAC0832在双缓冲方式下的连接如图10.5所示。
