如果对于简单开关量的输入,可以采AD7888ARU用三态缓冲器,如⒎Ls244(带三态8缓冲线驱动器)和γLsz5(8双向总线收发器)等。

   【例9.4】以⒕LS244和TzILs32的扩展应用为例,要求扩展A,B,C,D4组4位拨码开关作为输入口。

   解 如图9.10所示,γL陇44为3态8位缓冲器,一般用作总线驱动器.锁存的功能。地址锁存器就是一个暂存器,它根据控制信号的状态,将总线上的地址代码暂存起来。

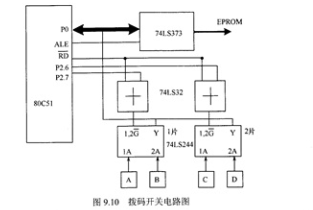

   图910 拨码开关电路图

   74Ls32为或门,只有RD和线选信号同时有效才能读入。γLs2佴第1片的地址为丌FFH,第2片的地址为0BFFFH。读取拨码开关键值的子程序如下:

   MOV DPTR,#7FFFH

   MOVX A,@DPTR

   MoⅤ  R4,A

   MOV  DPTR,#0BFFFH

   MOVX A,@DPTR

   MOV  R5,A
