写操作时序
发布时间:2016/7/19 20:59:32 访问次数:657

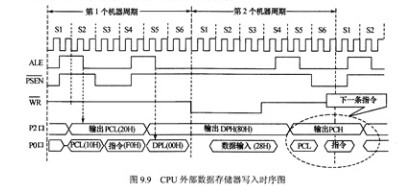

数据存储器写指令是MOVX @DPTR,A,该指令代码为F0H,写时序如图9.9所示,括号内为MOV @DPTR,A,(DPTR)=8000H,(A)=28H时各口的输入/输出数据。AD7888AR-REEL7
写指令时序分析类似读出操作,请读者自行分析。
80C51单片机有4个I/o口P0~P3,但考虑到程序存储器和数据存储器的扩展后,真正用作I/O口线的只有P1口的8位I/o口线和P3口的某些位线。因此,大多需要外部I/o接口的扩展。
简单的I/o口扩展就是采用通用TTL、CMOs锁存器和缓冲器等作为扩展芯片,通过P0口来实现扩展的一种方案。相对于价格昂贵的I/O扩展专用芯片,它具有电路简单、成本低、配置灵活等特点,因此,在单片机应用系统中经常被采用。
数据存储器写指令是MOVX @DPTR,A,该指令代码为F0H,写时序如图9.9所示,括号内为MOV @DPTR,A,(DPTR)=8000H,(A)=28H时各口的输入/输出数据。AD7888AR-REEL7
写指令时序分析类似读出操作,请读者自行分析。
80C51单片机有4个I/o口P0~P3,但考虑到程序存储器和数据存储器的扩展后,真正用作I/O口线的只有P1口的8位I/o口线和P3口的某些位线。因此,大多需要外部I/o接口的扩展。
简单的I/o口扩展就是采用通用TTL、CMOs锁存器和缓冲器等作为扩展芯片,通过P0口来实现扩展的一种方案。相对于价格昂贵的I/O扩展专用芯片,它具有电路简单、成本低、配置灵活等特点,因此,在单片机应用系统中经常被采用。
