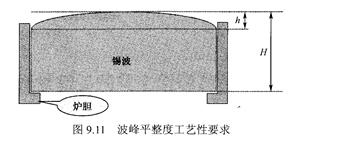

当波峰高度处于正常工作高度fiJO时,沿整个波峰炉胆长度范围上波峰高度的最高点MAC223A4FP与最低点的高度差乃≤10%玩。进行PCB焊接之前,如果测量显示不平行时应及时对波峰焊机进行调整。波峰平整度工艺性要求如图9.11所示。

   波峰阔度

  当波峰高度处于正常工作高度JfO(以掩膜波峰焊接时高度为准)时,沿传送方向PCB下表面与波峰接触的长度称波峰阔度。波峰阔度测量如图9.12所示。

   传输速度

   传输速度是决定驻留时间的关键因素,其关系可以用下式表示。

   驻留时间产波峰阔度/传输速度

   由上式可以算出一般的波峰焊接过程中对波峰阔度的工艺要求:当传送系统的速度为降1,2m/min时,要求波峰的阔度值〃≥硐mm(保证了焊接时间在2s以上)。
