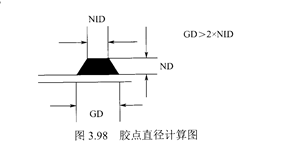

胶点直径是指点胶后所成型的胶点的直径。胶点直径取决于贴片元器件尺寸和焊盘尺寸的大小。 IL-G-14S-S3C2-SA胶点直径GD应根据点胶嘴内径NID和点胶嘴针头到PCB的距离ND决定。其计算关系如图3,98所示。

   一般点胶后成型的胶点的直径应比元器件尺寸稍小,同时处于两焊盘间距的中央,才能保证胶点不会弄污焊盘。同时也必须考虑胶点位置的准确度,胶嘴直径一般应达到胶点直径的0,5倍左右。

具体参数设置如表3,19所示,在实际生产中应按照该PCB中焊盘大小而适当调整。

   表319 胶点直径参数设置

   如果胶点直径太小,则在点胶量不足,黏力不够,贴片元器件会移位。同时由于点胶量的不足会导致连接强度的不够而掉件。反之,则点胶量偏大,胶水溢出,弄污焊盘导致假焊、虚焊等缺陷。
