覆铜编辑有两种方式,第一种FM360方式是采用快键菜单操作;第二种方式是通过修改覆铜属性对话框进行修改。

   用快捷菜单修改覆铜

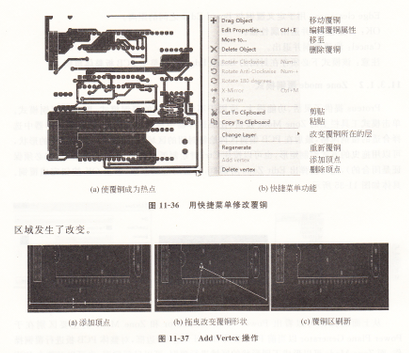

   使选择过滤器中的&lect Zone嬲按钮有效(绿色),将鼠标移至覆铜边框,使其成为热点,如图1136(a)所示(注意小手形状),右击弹出快捷菜单,具体功能如图1136(b)所示。

   在快捷菜单中,除了Add Vcrtcx命令外,其他命令与前面讲过的快捷菜单的功能基本一致,下面主要介绍Add Vertex命令,选择Add Vcrtex命令后,右击覆铜边框所在的位置就会出现绿点,如图1137(a)所示。鼠标移至绿点处时切换到移动模式,此时按住左键拖动,可以改变覆铜边框的形状,如图1137(b)所示。此时鼠标移至其他位置单击,则覆铜区域自动刷新,如图1137(c)所示9将图11-36与图1137(c)对比,可以看出覆铜 区域发生了改变。
