通过覆铜属性对话框修改覆铜

发布时间:2016/5/9 21:16:47 访问次数:567

   在选择模式下,选中覆铜,双击,或者按上述方法弹出快键菜单,选择Edit Properties命令,FM360-W都可以弹出覆铜属性编辑对话框,如图113所示。

   Net:网络,指定对哪个网络进行覆铜。该网络上的焊盘栈将通过Relief参数风格连接到覆铜上。单击下拉按钮,弹出原理图产生的所有网络名,选择其中之一,也可以选择为None,覆铜将与焊盘属性中勾选Rclief项的所有焊盘连接。Laye〃Colour:覆铜所在的层和覆铜颜图色设置,单击层设置下拉按钮选择层。其右侧选项为层颜色设置有Dimmed、Normal和Cust°m三个属性,当选Dimmed时,颜色

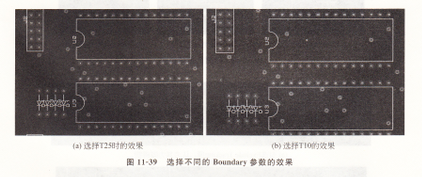

为对应层颜色的暗色(灰色),并在其下的颜色框内显示颜色。当择Normal时,覆铜颜色与对应的层颜色一致。当选择Custom时,单击颜色预览框可以设置具体的颜色。Boundary:覆铜风格选择,单击下拉按钮选择系统提供的或用户自定义的覆铜风格 (即单击模式工具栏上的Zone Mode时对象选择器所列出的风格)。该参数主要定义覆铜的内外边线的风格,也决定了覆铜能够连接的最小区域,如果该值设置得过大,就会阻碍覆铜通过很小间距(如元器件的引脚之间);如果设置的值太小,则会被整个铜薄层连通。Bounday效果如图1139所示(配套电子资源实例为山ap11中的Cpu.pdsp巧)。






   在选择模式下,选中覆铜,双击,或者按上述方法弹出快键菜单,选择Edit Properties命令,FM360-W都可以弹出覆铜属性编辑对话框,如图113所示。

   Net:网络,指定对哪个网络进行覆铜。该网络上的焊盘栈将通过Relief参数风格连接到覆铜上。单击下拉按钮,弹出原理图产生的所有网络名,选择其中之一,也可以选择为None,覆铜将与焊盘属性中勾选Rclief项的所有焊盘连接。Laye〃Colour:覆铜所在的层和覆铜颜图色设置,单击层设置下拉按钮选择层。其右侧选项为层颜色设置有Dimmed、Normal和Cust°m三个属性,当选Dimmed时,颜色

为对应层颜色的暗色(灰色),并在其下的颜色框内显示颜色。当择Normal时,覆铜颜色与对应的层颜色一致。当选择Custom时,单击颜色预览框可以设置具体的颜色。Boundary:覆铜风格选择,单击下拉按钮选择系统提供的或用户自定义的覆铜风格 (即单击模式工具栏上的Zone Mode时对象选择器所列出的风格)。该参数主要定义覆铜的内外边线的风格,也决定了覆铜能够连接的最小区域,如果该值设置得过大,就会阻碍覆铜通过很小间距(如元器件的引脚之间);如果设置的值太小,则会被整个铜薄层连通。Bounday效果如图1139所示(配套电子资源实例为山ap11中的Cpu.pdsp巧)。
