选择电磁线圈的工作电压小型磁保CD4070BM96持湿簧式继电器电磁线圈的工作电压及直流脉冲电压有±6V、±9V、±12V和±24V等多种。

   只有选择合适的工作电压，才能保证继电器及应用电路的正常工作。十四、固态继电器

   固态继电器(Solid State Relay，简称SSR)是由集成电路和分立元件构成的全固体化、无触点式继电器，因其功能与电磁继电器相似而得名。固态继电器因为没有机械触点以及其他机械部件，因此它具有驱动功率小、噪声低、可靠性好、开关速度快、工作频率高、体积小、重量轻、寿命长等优点。又因该种继电器的输入与输出间采用光电耦合器，因此又具有良好的抗干扰性能。尤为可贵的是，SSR耐震动、耐潮湿、耐腐蚀，因而能在环境恶劣、易燃易爆场合下工作。

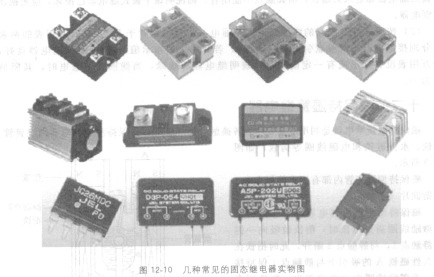

   几种常见的固态继电器实物如图12-10所示。

   图12--10  几种常见的固态继电器实物图

   固态继电器的种类很多，按负载电源分类，有直流固态继电器( DC-SSR)和交流固态继电器( AC-SSR)两种。直流固态绻电器的典型产品外形、符号及内部电路如图12-11所示。它属于五端器件，以功率晶体管为开关器件，用来控制直流负载电源的通断。

内部包括四部分：输入电路、隔离电路（光电耦合器）、开关路（含功率晶体管）、保护电路（续流二极管）。

   交流固态继电器典型产品的外形、符号及内部电路如图12-12所示。它是四端器件，以双向晶闸管作开关器件，控制交流负载电源的通断。保护电路采用RC吸收网络。AC-SSR增加了控制触发器。对于过零触发型还应有过零电压检测器，仅当交流负载电源电压经过零点[即“(￡)一O]时，负载电源才被接通。
