此时需调节内调焦镜沿轴向移动，保证像GH17P24C8CN面位置不动。这里，内调焦镜沿光轴方向的移动距离，称为调焦距离d。，等效于前后组主面之间的间隔变化。调焦距离的大幅度变化，给光学设计与机械设计带来很大压力，有些甚至难以实现。调焦距离越大，物镜的像差变化越大，设计难度增加，因此调焦距离的大小要恰当。

   在前后组的光焦度被确定后，调焦距离只与视距Z有关，前后组之间的距离d满足式中

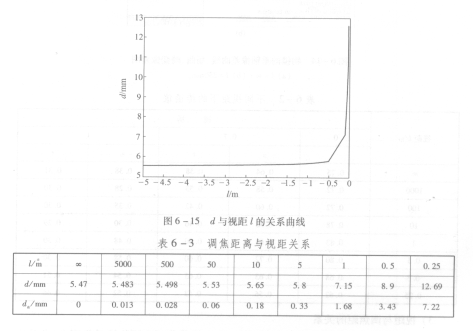

   调焦物镜d与Z的关系曲线如图6 - 15所示，Z为负值表示物在物镜左边。由图6 -15可知，当视距由无穷远向近距离变化时，d的变化开始比较缓慢，但当视距在lOm左右时，d开始逐渐变快，当视距在5m以内时，d变化最快。

   视距与调焦距离的数值关系见表6-3。当视距由无穷远到5m变化时，d从5.47mm变化到5. 8mm，调焦距离仅为0.33mm;当视距为Im时，调焦距离增为1.68 mm；视距为0. Sm时，调焦距离跃为3.43 mm；视距为0.25m时，调焦距离跃升为7.22mm。由分析可

知，该调焦物镜的调焦量适中，光学结构和机械结构较为简单，不同视踵下的调焦均可实现。
