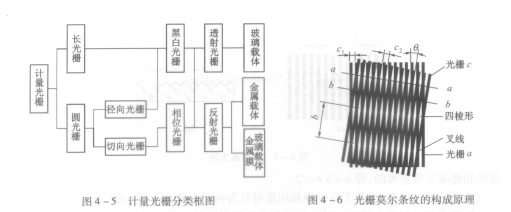

图4-6为光栅莫尔条纹的构成原理图。E44H11当两块黑白透射光栅的刻线面相叠合，并使两者的栅线有很小的交角9时，两光栅的栅线彼此重合，光束从缝隙中通过形成亮带，在b-b线上面的栅线彼此错开而形成暗带。这明暗相间的条纹称为光栅的莫尔条纹。相邻的亮带或暗带之间的距离曰为莫尔条纹间距。常把较长的光栅A称为主光栅或标尺光栅，而较短的光栅C称为指示光栅。当光栅的栅线平行排列时，莫尔条纹的亮带由一系列四棱形图案构成，条纹的暗带由一系列交叉栅线组成。因此莫条纹形成原理，是基于两块光栅叠合的遮光和透光效应，这是形成莫尔条纹的几何光学解释。当光栅的栅距接近或小于光谱波长时，莫尔条纹酌形成必须根据波动光衍射理论来解释。由于计量光栅的栅距大多比光谱波长大得多，需通过几何光学的遮光和透光效应来分析。
