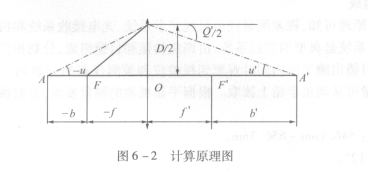

设平视显示器光学系统口径为D，焦距为厂’，F、F’分别是光学系统的前焦点和后焦点，A、A’分别为物点和像点。当物面位于前焦面上时，GH0780MA4CH出射光束与主光线平行，视差为零；当物面偏离前焦面位置时，出射光束会聚或发散，与主光线存在一定的偏角，此耐视差不为零。如图6 -2所示，CRT分划面或备用环分划面A偏离前焦面F，偏离距离为6，称为离焦量；Q’就是出射光束与主光线的偏差角，即为存在的视差量。

   式(6 -6)推导是在CRT分划面或备用环分划面A位于外焦面之外的情况。同理，当图像源分划面A位于焦面之内时，同样可以推导出式(6 -6)。在推导过程中，规定光线以锐角方向转到光轴，视差角顺时针为正，逆时针为负；而离焦量以焦点为中心，到物点的

方向与光线方向相同为正，相反为负。当CRT分划面或者备用环分划面位于光学组件的前焦面之外，造成出射光线会聚，产生后视差，规定离焦量6为负值，计算出视差角Q’为负值；当CRT分划面或者备用环分划面位于光学组件的前焦面之内，造成出射光线发散，产生前视差，规定离焦量6为正值，计算出视差角Q’为正值。
