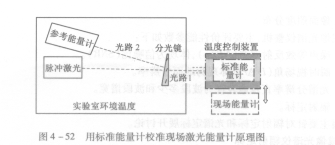

现场激光能量计校准装置由脉冲激光源、分束镜、参考能量计、标准能D703007GC-25量计及温度控制装置组成。现场激光能量计校准的工作原理如图4 -52所示。

   现场激光能量计的校准方法与普通激光能量计的校准方法基本相同，不同点在于需要现场激光能量计处在- 50C一70℃的温度范围内对其进行校准，因此就需要将现场激光能量计放置于温度控制装置中进行校准。脉冲激光器输出的激光经过分光镜后，分为

两束激光：光路1为透射光，由标准能量计或现场激光能量计接收；光路2为反射光，由参考能量计接收。

   校准步骤如下：

   (1)将温度控制箱（环境试验箱）的温度置于实验室温度(20℃±5℃)。

   (2)将标准能量计放置于温控箱内，用标准能量计与参考能量计测量得到光路1的能量E．和光路2的光能量E2，由此得到分束镜的分束比R:

   R= El/E2    (4- 35)

   测量6次取平均值得到分束镜的分束比。

   (3)将标准能量计取出，取而代之的是现场激光能量计，在-50℃一700C的温度范围内，每隔lOoC用参考能量计及现场激光能量计同时测量反射激光能量ER( To)和透射激光能量既（丁），由此便能得到不同温度条件下激光能量计的修正系数后(r)：

   从而得到-50℃~70CC现场激光能量计的温度灵敏度关系曲线。

   (4)对测量结果进行处理。

   由此便实现了现场激光能量计的校准。校准后的现场激光能量计用于现场测量时，只需测量它所处环境的温度，就可直接淮确地得到现场不同温度条件下激光器的输出能量。
