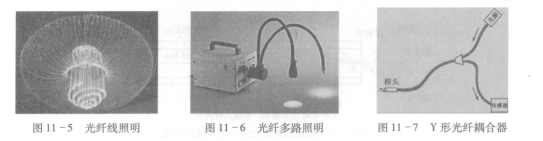

光纤照明器可以实现不同形状的照明或多路照明。图11 -5所示为线状照明的例子，A1280XL光源发出的光经透镜进入圆形光纤束的一端，另一端排成所需的形状输出光束。光纤输出端可以排成圆形、方形或三角形等多种形状，实现所需形状的光输出。

   图11 -6所示是多路照明的例子，光源所发出的光汇聚进入光纤束的一端，另一端按需要由多束光纤输出，分别照明所需照明的位置。

   在光电检测技术中，光纤照明器常制成叉形，又称为Y形光纤耦合器（图11 -7）。合成一端作为探头，探测待测信息，两支分束光纤一支接收光源的光，另一支输出从探头返回的光，从而使光电检测器获得所需的光信息。待测信息可以是孑L或平面的粗糙度、位置、尺寸、变形和压力等。根据这些信息性质不同，其具体反应为光的强弱变化、光谱的变化或角分布变化等。
