光电三极管原理上相当于在晶体三极管的基极和集电极间并联一个光电二极管。 AD7276BRM因而它内增益大，并可输出较大电流（毫安级）。目前用得较多的是NPN（3DU型）和PNP（3CU型）两种平面硅光电三极管。

   光电三极管的工作原理    。

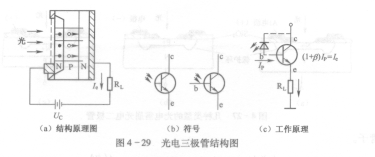

   以图4 - 29所示NPN光电三极管说明，使用时光电三极管的发射极接电源负极，集电极接电源正极。

   如果无光照射光电三极管时，相当于普通三极管基极开路的状态，集电结处于反向偏置，基极电流，b =0，集电极电流，。很小，Ie为光电三极管的暗电流。

   当光子入射到集电结时，就会被吸收而产生电子一空穴对，处于反向偏置的集电结内建电场使电子漂移到集电极，空穴漂移到基极，形成光生电压，基极电位升高。如同普通三极管的发射结加上了正向偏置，Ib≠0。当基极没有引线时．集电极电流L等于发射极电流，即

     Ie =Ie=(i+p)ib    (4-41)

   式中，卢为电流放大倍数；/b的大小与光照通量有关，光照越强Ib越大。也越大。

   可见，光信号是在集电结进行光电变换后，再由集电极、基极和发射极构成的晶体三极管中放大而输出电信号。PNP型光电三极管的原理与NPN的相同，只是PNP工作时集电极接电源负极，发射极接电源正极。
