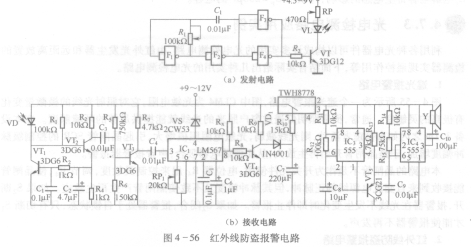

如图4 -56所示为一个红外线防盗报警电路，由发射电路(图4-56(a》和接收电路(图4 -56(b》组成。BA6966FV-E2特点是灵敏可靠抗干扰，可在强光下工作，在发射电路中，由Fi、F2和

Ri、Cl组成多谐振荡器，产生l—15kHz的高频信号，经VT放大后驱动红外发光二极管VL发出高频红外光(IR)信号。

   在接收电路中，当发射头前方有人阻挡或通过时，由发射机发出的高频IR信号被人体反射回来一部分，光敏二极管VD收到这一信号后，经VTi、VT2，VT3及阻容元件组成的放大电路放大IR信号，然后送入音频译码器LM567进行识别译码，在IC1的8号管脚产生一低电位，使VT4截止。电源经Rg、VD向C7充电，IC2、TW8778立即导通，使音响电路发出报警声。这时，即使人已通过“禁区”，光敏二极管VD无信号接收，使VT4导通，VD截止，但由于C7的放电作用，仍可在lOs时间内维持IC2导通，实现报警的记忆。
