响应时间

发布时间:2015/5/4 20:44:32 访问次数:1068

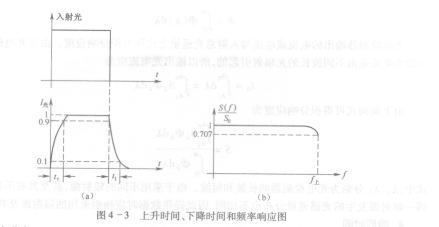

   响应时间是描述光电检测器对入射辐射响应快慢的一个参数。即当入射光辐射到光电检测器后或入射辐射遮断后,G25N120光电检测器的输出上升到稳定值0. 6倍所需时间称为响应时间。为衡量其长短,常用时间常数丁来表示。当用一个辐射脉冲照射光电检测器时,如果这个脉冲的上升和下降时间很短,由于器件的惰性,则光电检测器的输出有延迟,把从10%上升到90%处所需的时间称为检测器的上升时间,而把从90qo下降到10%处所需的时间称为下降时间。如图4 -3(a)所示。



   由于光电检测器信号的产生和消失存在着一个滞后过程,所以入射光调制频率对光电检测器的响应有较大影响。光电检洌器响应度随入射调制频率而变化的特性称为频率响应,利用时间常数可以得到光电检测器响应度和入射调制频率的关系,S(f)为频率,时的响应度;So为频率为零时的响应度;丁为时间常数。

   响应时间是描述光电检测器对入射辐射响应快慢的一个参数。即当入射光辐射到光电检测器后或入射辐射遮断后,G25N120光电检测器的输出上升到稳定值0. 6倍所需时间称为响应时间。为衡量其长短,常用时间常数丁来表示。当用一个辐射脉冲照射光电检测器时,如果这个脉冲的上升和下降时间很短,由于器件的惰性,则光电检测器的输出有延迟,把从10%上升到90%处所需的时间称为检测器的上升时间,而把从90qo下降到10%处所需的时间称为下降时间。如图4 -3(a)所示。



   由于光电检测器信号的产生和消失存在着一个滞后过程,所以入射光调制频率对光电检测器的响应有较大影响。光电检洌器响应度随入射调制频率而变化的特性称为频率响应,利用时间常数可以得到光电检测器响应度和入射调制频率的关系,S(f)为频率,时的响应度;So为频率为零时的响应度;丁为时间常数。
