①运行场景与手动输入操作显示(图s7-3)

   图s7-3运行场景与手动输入操作显示

   ·通道号：指示当A1109AS-H-6R8M前输入推子对应的通道O～F对应1～16通道。

   ·通道值：表示当前推子输入的数值大小（范围为000～255）。

  ·内容分隔标志：用于不同显示内容的间隔区分。

   ②编辑场景操作显示(图s7-4)

   ·场景有效标志：表示当前选择的场景中是否保存有效内容（Y表示“有”，N表示“无”）。

   ·场景号：表示当前正在编辑的场景序号（有效范围为00～99）。

   ·内容分隔标志：用于不同显示内容的间隔区分。

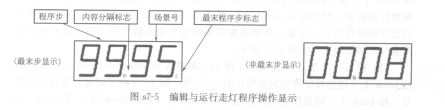

   ③编辑与运行走灯程序操作显示（图s7-5）（最末

图s7-5  编辑与运行走灯程序操作显示

   ·程序步：表示当前要编辑程序步的序号，程序步有效范围为00～99。

   ·场景号：表示该场景将保存到当前程序步，场景号有效范围为00～99。

   ·最末程序步标志：表示当前显示的程序步是该程序中保存的最后一个有效程序步。
