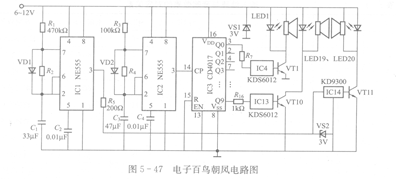

电子百鸟朝凤可作为电子玩具，ADUC831BS也可作为家庭中客厅的装饰。它由多种模拟鸟鸣声电路和发光二极管组成，在驱动电路的驱动下，鸟鸣声此起彼伏。随着鸟鸣声的变换，彩色发光管轮流闪动变换色彩，犹如进入优美的林区，电路组成如图5 - 47所示。

   本电路由“凤鸣”电路和“鸟鸣”电路两大部分组成。凤鸣电路由IC1和IC14组成，其中IC1和Ri、R2、C，和VD1组成凤呜控制电路，该电路是由555电路组成的多谐振荡器，其振荡脉冲宽度为16s，即它的3脚每输出16s的高电平，再输出16s的低电平。当它

输出高电平时，触发IC14发出“凤鸣”声；当它输出低电平时发声停顿。由于“凤”只是一种传说，它的叫声无从考证，这里用一片音乐电路KD9300代替。

   “鸟鸣”电路由鸟鸣发声电路和发声控制电路组成，其中鸟鸣电路由十只鸟鸣模拟声电路KD56012组成，在发声控制电路输出的高电平的控制下逐一启动，发出鸟鸣声。

   鸟鸣控制电路由脉冲发生器和脉神分配器组成，由NE555和R3、R。、C2和VD2组成的多谐振荡器作为脉冲发生器，它的振荡周期为5s。由它输出的振荡脉冲加至脉冲分配器的CP端。    。

   脉冲分配器IC3为十进制计数器CD4017，在脉冲发生器不断输入的脉冲控制下，它的输出端QO～Q9依次输出高电平，按照输入脉冲的周期间隔依次将鸟鸣电路IC4～C13触发，使其发出鸟鸣声。

   接通电源后，由于IC2组成的脉冲发生器的脉冲周期为5s，所以鸟鸣声电路以每隔5s的顺序依次启动，发出鸟鸣声。由于每只鸟鸣声电路一旦启动后，它的发声时间要持续数lOs，因此逐渐形成一个百鸟争鸣的局面。

   由于IC1组成的凤鸣控制振荡器，它的振荡周期为16s，所以接通电源lOs后，它的输出端3才能输出高电平将IC14触发，发出音乐声。这样，只要不关掉电源，这种“百鸟朝凤”的局面就会一直延续下去。
