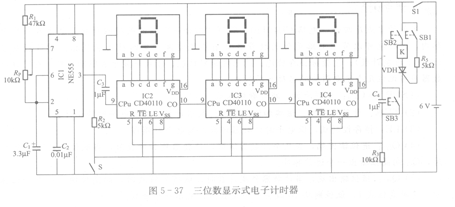

本电路是四驱式赛车的电子计时实际电路，用来作赛车计时。赛车启动的同时将计时器启动， OP32G赛车停止时又立即将计时器停止。计时器所显示的数值即是赛车所消耗的时间。电路组成如图5 - 37所示。

   本电路由控制开关和电子计时器两大部分组成。其中电子计时器又是由时基发生器和数显示式电子计数器组成。

   控制开关主要用来控制电子计时器的启动与停止。它主要由常开型按钮开关SB1和常闭型按钮开关SB2、单向晶闸管VDH和继电器K共同组成。赛在启动的同时将SB1触动一下使其瞬间接通一次，这时晶闸管VDH被触发而导通，继电器K通电吸合。它的触点K闭合，将TE接低电平，电子计时器启动，使其开始计时。当赛车到达终点时，将SB2触碰一下，SB2的短时断开使VDH截止，继电器失电后释放，将触点K断开使TE恢复接高电平，计数器停止计数。显示器所保留的数字即是赛车所用时间。

   在电子计时器中，它的时基脉冲发生器由555电路组成，时基脉冲周期为0. Is，即频率10Hz。Ri、砩和Cl组成振荡电路的脉冲形成元件，要求其质量的稳定性和可靠性要好。电路组装后，应使用标准频率计通过调节RP校准其频率为10Hz，频率校准后应将RP

的位置封固。
