在输入矩形波的上升沿tl时刻， HA17458F电容C开始充电，经过lr=0.Ims，U。=6. 3V;  3r=0. 3ms，U。=9. 5V。通常，当充电时间达到3c时，认为是充电的结束，这时电容两端的电压已接近10V。接着，在输入脉冲的下降沿时刻t2时，电容开始放电，经过lr一0.Ims，U。=3. 7V;  3r=0. 3ms，U。=0. 05V。这时，电容C上的电压已经接近OV，认为是放电的结束。

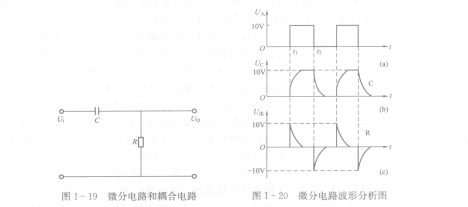

   当矩形脉冲输入电路后，电容C上的波形变化如图1 - 20  (b)所示。

   由上述分析结合图1-20 (b)的波形可以看出，当脉冲的上升沿加至电路的输入端后，只经过0. 3ms，电容的充电过程就已结束。表现在波形上则是由指数曲线上升转为平直，而在整个脉冲宽度的剩余时间(0. 7ms)内，被认为只是保持电容的已充电状态。

   当脉冲的下降沿到来后，只经过0. 3ms，电容的放电过程就已结束，而在脉冲宽度的剩余时间(0. 7ms)内，被以为只是保持电容的已放电状态。

   该电路的输出波形，也就是电阻R上端的波形如图1 - 20 (c)所示，由图可以看出，该输出波形是一连串的尖脉冲，即微分脉冲。

   如果将图1 - 20  (c)的波形和图1- 20 (b)的波形相加，它们的代数和恰好等于输入的矩形波。

   图1- 20 (c)的微分波形是如何形成的呢？我们从矩形波输入后电容C的充电过程谈起。当矩形波的上升沿加至电容C的左极板时，左极板上的电压立即升高到脉冲的幅值电压。由于电容C两端要维持充电初始阶段U。-0的状态，它的右极板电压也必然要上升到与左极板相同的数值。随后，电容进入充电过程，电容C通过电阻R进行充电，充电过程按指数规律进行。随着充电过程的进行，电容C右极板的电压很快下降，由于RC(r)的值远小于脉冲宽度，所以充电过程很快结束，于是一个正向的尖脉冲就形成了。当冲的下降沿到来时，电容C左极板上的电压立即下降至OV。由于此时容充电后两端电压等于脉冲的幅值，要维持U。为脉冲幅值的状态，电容的右极板电压必须要从OV下降至一个负的脉冲幅值，以维持电容C两端的电压仍然等于脉冲的幅值。随后，电容C立即进入放电状态，电容C通过电阻R进行放电。由于RC(r)值远卟于脉冲宽度，放电很快结束，于是一个负向的尖脉冲形成了，放电同样按指数规律进行。
