由集成门电路组成的多谐振荡器。用数字门电路组成的多谐振荡器（包括由反相器、与非门和或非门），IR4428由于使用元件少、制作简单和工作稳定可靠，因此在各种电子电路中得到十分广泛的应用，它们最主要的用途是用来作时钟脉冲发生器，用来驱动计数器或脉冲分配器，使电路的各组成部分能够按照所设定的工作程序有条不紊地工作。

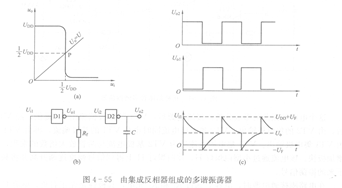

   在CMOS集成门电路的电压传输特性中，有一个线性转折区，如图4- 55 (a)所示。在达个转折区内，门电路具有很高的放大倍数。如果用两个门电路（反相器）串联起来，仿照晶体管多谐振荡器的作法，将一个门Dl的输出端与另一个门D2的输入端相连，将D2的输出端通过电容C与Dl的输入端相连，就组成了一个多谐振荡器，如图4- 55  (b)所示。

   CMOS门电路的阈值电压通常为UDDl2，静态时，Dl、D2工作在电压传输特性的转折区，有很大的电压放大倍数。由于Rf跨接在Dl的输出、输入端之间，而CMOS门电路在正常工作范围内它的输入电流约等于O，因此U。1=Uu。这时在直角坐标图4- 55  (a)中，

Uol =U．，所作的一条斜直线和CMOS门电路的电压传输特性转折曲线的交点P，即为门电路Dl的静态工作点。

   通常，由于CMOS门电路的阈值电压UTH =UDD/2，它和Dl的静态工作点也恰好相交于P点。由于Ui2一Uol，所以，D2也工作在电压传输特性转折区的中点。
