若因某种原因使Ui有微小的正跳变，则必将IR7101引起如下的正反馈过程：Uil十4Uol+一Ui2、}4U02十，反馈的结果使Dl迅速导通而D2迅速截止，电路进入第一个暂稳态。同时电容C开始放电，放电回路为：电容C的左极板—Rf-*Dl一地（电源）一UDD—D2一电容C右极板。

   随着电容C的放电，U，逐渐下降，当U．，降至UTH时，另一个反馈过程发生，U．，十一Uol、}+Ui2+4U。。十，U02通过电容C将信号电压反馈到Dl的输入端。由于电容C的上端电压升高时，它的下端相对要下降，这就迫使Uil下降，其结果使Dl迅速截止，D2迅速导通，电路翻转进入第二个暂稳态。同时电容C开始充电，充电回路为：电源UDD—Dl一Rf一电容C—D2一地。

   随着电容C的充电，Ui，不断上升，当U．，一UTH时，电路翻转重新回到第一个暂稳态。如此往复，电路便不停地振荡。其工作波形如图4 - 55  (c)所示。

   通过分析及计算，电路的振荡周期T=1. 4RfC，而且Ti一Tz，输出波形的占空比为so%。为减少电容C充放电过程中CMOS门电路输入保护电路所承受的电流冲击，在电路的Dl输入端串人阻值较大的保护电阻R。，且R。》Rf，这时，在UTH—UDD/2的条件下，电路的振荡周期力：T=2.2RfC。

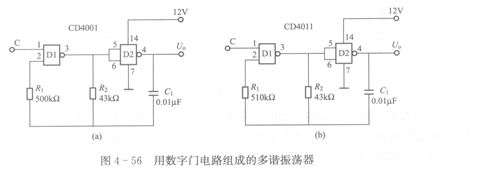

   除了用集成反相器外，用与非门和或非门电路也可组成多谐振荡器。用与非门和或非门组成的多谐振荡器如图4 - 56所示。
