如果两相位间之差为0，则说明两个相位为同相。如果两相位之间的差为180。，则说明M52795FP两个相位相反，或称反相。

   我们日常生活中使用的市电是一种正弦波形的交流电源，这种正弦交流电源公式

   “一Umsinct/j—Imsin“

    交流电的瞬时电压值和瞬时电流值；

    交流电的最大电压值和最大电流值（或称幅值）；

    交流电源的角频率。

    在电工学和电子技术中，任何交流信号都可仿照上述原理画出它的波形图，如图1-8所示。在图中，分别用Um和Im来表示该交流电源的电压幅值和电流幅值并以坐标原点0来表示电压和电流的相位在同一点0，属于同相位。

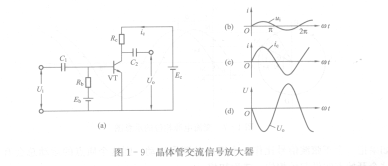

   图1-9是一个晶体管交流信号放大器的电路图。图中，一个交流信号U．加到放大器的信号输入端，如图1-9 (b)所示。这时，晶体管的集电极电流是随着输入信号幅度的增大而增大；随着输入信号幅度的减小而减小，如图1-9 (c)所示。是晶体管的集电极电压

则是随着输入信号幅度的增大而减小；随着输入信号幅度的减小而增大，如图1-9(d)所示。

   上述实验表明，当一个交流信号加至晶体管放大器的输入端时，它的集电极电流与输入信号同相；集电极输出电压与输入信号反相。这一结论在晶体管放大电路与晶体管开关电路的分析中十分有用。
