串联式石英晶体振荡电路
发布时间:2014/12/31 19:38:18 访问次数:792

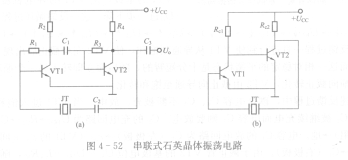

图4 -52 (b)是图(a)的交流等效电路。VT2的输出信号电压和VT1的输入端具有相同的相位，HT6221所以是正反馈。晶体JT作为反馈元件，在谐振条件下相当子一只电阻，由于JT具有谐振选频特性，所以，JT的固有频率决定了振荡电路输出信号的频率。
串联式石英晶体振荡器的振荡频率十分稳定，这是由于JT的固有频率十分稳定，JT在反馈电路中具有带通滤波的作用。当电路振荡频率等于JT固有频率时，JT呈现纯电阻特性，实现正反馈，电路产生振荡；当电路振荡频率偏离JT固有频率时，JT不再呈现纯电阻特性，振荡条件被破坏，因此振荡电路只能工作在JT的固有频率下。
图4 -52 (b)是图(a)的交流等效电路。VT2的输出信号电压和VT1的输入端具有相同的相位，HT6221所以是正反馈。晶体JT作为反馈元件，在谐振条件下相当子一只电阻，由于JT具有谐振选频特性，所以，JT的固有频率决定了振荡电路输出信号的频率。
串联式石英晶体振荡器的振荡频率十分稳定，这是由于JT的固有频率十分稳定，JT在反馈电路中具有带通滤波的作用。当电路振荡频率等于JT固有频率时，JT呈现纯电阻特性，实现正反馈，电路产生振荡；当电路振荡频率偏离JT固有频率时，JT不再呈现纯电阻特性，振荡条件被破坏，因此振荡电路只能工作在JT的固有频率下。
