(4)实训内容及步骤

   ①按图3-56接线。

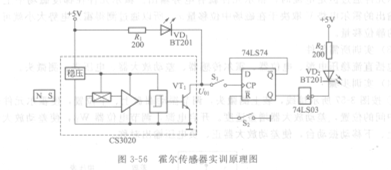

   图3-56霍尔传感器实训原理图

   ②普通接近开关实验。

   a．将Sl打开，CS3020与Ri、VDi构成普通接近开关。手拿磁体的S面接近霍尔集成电路有字的面，VDi亮；A42FE然后将磁体远离有字的面，VDi灭。用同样的方法，用磁体的N面去触发霍尔集成电路，VDi不亮。验证霍尔集成电路要求系统具有方向性。

   b．将磁钢吸附于测微器测杆的顶端，S面向下，将霍尔集成电路有字面向上，正对S面。下旋测微器，使磁钢由远而近，慢慢接近霍尔电路，当VDi亮时，说明VTi导通，测量此时磁钢与霍尔集成电路间的距离z和输出电压Uol，填人表3-4;然后再上旋测微器，

使磁钢远离霍尔电路，直至VDi灭，再测量此时的z和U01值，填入表3-4中。

   ③“智能型”接近开关、锁存开关实验。将Sl合上，S2打开（S2用来模拟计算机清零号），整个系统即构成智能型接近开关。

   先将S2合上，再打开S2，使T触发器清零。将磁钢吸附于测微器测杆的顶端（或手拿磁钢）使磁钢接近霍尔电路，观察VDi、VD2的亮、灭情况（VDi亮，VD2不亮）。当VDi亮后再使磁钢远离霍尔电路，此时VDi灭，VD2亮，说明此时T触发器已将信号锁存。然后再用S2清零，VD2灭。

   实训报告

   ①写出实训目的及要求；

   ②画出实训装置及原理连接图；

   ③原始记录于表格中，进行数据处理得出实验结果；

   ④绘出相应的特性曲线Uol一厂(z)；

   ⑤对实训中出现的现象进行分析。
