(1)实训目的

   ①掌握开关型集成霍尔A3W-K传感器及其转换电路的工作原理；

   ②了解微机测取数字信号的方法；

   ③了解利用开关型集成霍尔传感器制作接近开关。

   (2)实训装置

   ①开关型集成霍尔电路（如CS3020或霍尔接近开关）一只；

   ②霍尔电路配套磁钢（推荐型号乒8×4）一块；

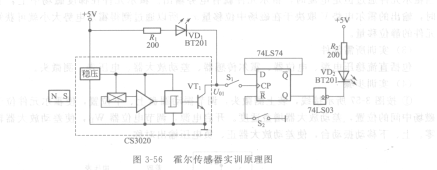

   ③“智能型”霍尔接近开关（即锁存开关）转换电路板，参见图3-56 -块；

   ④螺旋测微仪（或直尺）一台（把）；

   ⑤万用表（数字式、指针式均可）一块。

   (3)实训原理

   本电路由三个部分组成：第一部分是霍尔集成电路（CS3020，集电极开路输出，即OC输出）；第二部分是由D触发器改造成T触发器；第三部分是一个OC输出的非门。发光二极管亮，表示该管连接的集成块输出端导通。

   普通的霍尔接近开关，当磁体靠近时输出状态翻转，磁体离开后状态立即复原。而锁存开关中因为增加了数据锁存器，输出状态可以保持，直到计算机发出清零指令（或是磁体再次触发接近开关），开关的状态才会恢复。这种功能给信号的处理带来了很大方便，大大简化了接口线路和控制软件。采用OC门(74LS03)输出，便于远距离传输信号。
