(1)实训目的

   了解霍尔式传感器的结构、工作原理，学会用霍尔传感器作静态位移测试。

   (2)实训原理

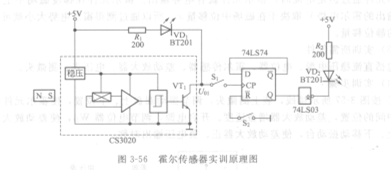

   霍尔式传感器，A48W-K由工作在两个环形磁钢组成的梯度磁场和位于磁场中的霍尔元件组成。当霍尔元件通过恒定电流时，霍尔元件就有电势输出。霍尔元件在梯度磁场中上、下移动时，输出的霍尔电势V取决于在磁场中位移量z，所以通过测得霍尔电势大小就可获知霍尔元件的静位移量。

   (3)实训所需部件

   包括宜流稳压电源、电位器、霍尔传感器、差动放大器、电压表、测微头。

   (4)实训步骤

   ①按图3-57所示接线，装上测微头，调节振动圆盘上、下位置，使霍尔元件位于梯度磁场中间的位置，差动放大器增益适度。开启电源，调节电位器WD，使差动放大器输出为零。上、下移动振动台，使差动放大器正、负电压输出对称。

   ②上、下移动测微头各3. 5mm，每变化0.5mm读取相应的电压值，并记入表3-5中，作出V-x曲线，求出灵敏度及线性。
