(1)从开始菜单中运行“National Instruments LabVIEW 8.2”，在“Getting Started”窗口左边的Files控件中选择Blank VI建立一个新程序。

   (2)框图程序的绘制： ADM232AA为了解决数据转换问题，采用第15章所讲述的设计中采用的数据转换的第3种实现方法设计程序框图。用这种方法设计的子程序在接口电路设计时，不必考虑数据转换。利用For Loop进行两次自动索引，使数据变为单个值显示，这里省去了矩阵索引函数。需要注意的是，后面的数据通道不能设为自动索引，否则输出将不再是单个数值。图中，Input为时域信号采集器，它由控制模板I/O模块里的波形函数经矩阵化而成。

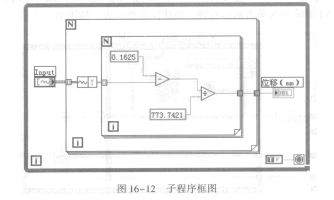

   连续的电压波形在外层For循环内必须加一个波形元素提取模块，以便把Y值提取出来，否则数据在里层For循环中不能利用自动索引，达不到数据转换的目的。根据式(16-4)，在里层For循环中用常数和运算函数构建程序框图，输出为位移值，如图16-12所示。

   (3)定义图标与连接器：双击右上角图标，编辑后如图16-13 (a)历示。用鼠标右键单击前面板窗口中的图标窗格，在快捷菜单中选择“Show Connector”，此时连接窗格为默认模式，用鼠标右键单击选中一种单输／V单输出的模式，左边窗格与时域信号采集器Input相关联，右边窗格与位移显示相关联。关联后的连接器窗格如图16-13 (b)所示。完成上述工作后，将设计好的VI保存。
