关于接口的研究及LabVIEW仪器向Multisim的导入的原理请参照第12章的内容。 ADM232AARNZ本设计中接口电路的设计与编译分以下6步：

   (1)把Multisim安装目录下Sampling/LabVIEWInstruments/Templates/lnput文件夹复制到另外一个地方。

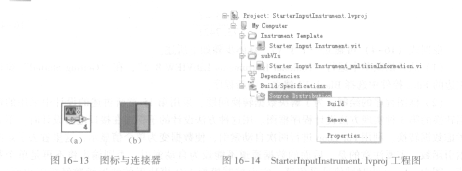

   (2)在LabVIEW中打开步骤(1)中所复制Starterlnputlnstrument. lvproj工程，如图16 -14所示。接口电路的设计是在Starter Input Instrument.vit中进行的。

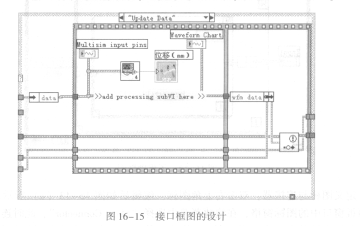

   (3)打开Starter Input Instrument. vit的框图面板，完成接口电路框图的设计。在数据处理部分，选择CASE结构的下拉菜单中的“Update DATA”选项进行修改。按框图中的说明，在结构框中单击鼠标右键，在弹出的菜单中选择“Select a VI”，把在LabVIEW完成的子VI添加到“Update DATA”选项中即可。子VI输入端Input与Multisim的对仪器的输入端相连，在子VI的输出端单击鼠栎右键，创建位移指示表，如图16-15所示。
