纹波电压
发布时间:2014/11/15 11:53:42 访问次数:746

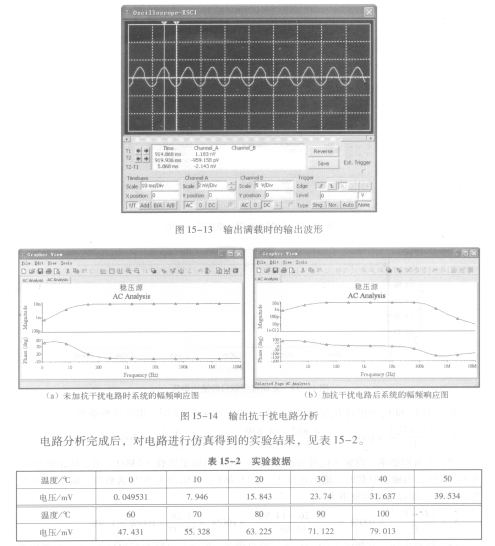

纹波电压：在额定220V AC下，输出满载，即负载电阻为138Q时，在示波器中观察输出波形， KBP204如图15—13所示。因只选择了观察交流成分，所以所观察到的信号即纹波电压信号，其峰一峰值为2.143nV。
输出抗干扰电路分析：图15—14(a)所示为未加抗干扰电路时系统的幅频响应图，可以看到交流成分的幅值很小。当输出加丁抗干扰电路后，输出的幅频响应如图15—14(b)所示，可以看到高频噪声得到一定程度的抑制。
纹波电压：在额定220V AC下，输出满载，即负载电阻为138Q时，在示波器中观察输出波形， KBP204如图15—13所示。因只选择了观察交流成分，所以所观察到的信号即纹波电压信号，其峰一峰值为2.143nV。
输出抗干扰电路分析：图15—14(a)所示为未加抗干扰电路时系统的幅频响应图，可以看到交流成分的幅值很小。当输出加丁抗干扰电路后，输出的幅频响应如图15—14(b)所示，可以看到高频噪声得到一定程度的抑制。
