直流稳压源子电路分析
发布时间:2014/11/15 11:52:11 访问次数:575

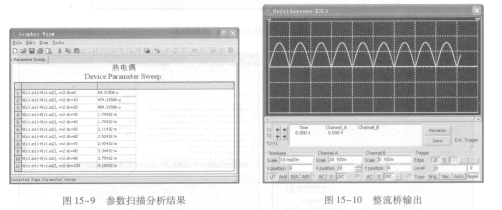

(1)桥式整流输出电压:整流桥输出端接负载后,用示波器观察波形,如图15 -10所示。由图可见,KBP202正弦波经整流后输出单一方向的波动。
(2)滤波后输出电压:整流桥后接滤波器,输出接电阻后电路输出波形如图15 -11所示。由图可以看出,交流成分减小,但仍然存在小的波动。
(3)接三端稳压管后输出:接三端稳压管后,正端接负载时的输出电压如图15 -12所示。由图可见,输出电压基本稳定。
(4)电压调整率:输入220V AC,变化范围为- 200/0~+15%,所以电压波动范围为176~ 253V AC。在额定输入电压下,当输出满载时,调整输出电阻,使输出电流约为最大输出电流,即0. 1A时,得满载时电阻为138fl,。当输入电压为176V、负载为138Q时,输出电压U1为14. 832V;当输入电压为220V、负载为138Q时,输出电压U。为14. 839V;当输入电压为253V,负载为138Q时,输出电压U2为14. 842V。
